Ошибка Yaskawa A.860: перегрев энкодера — причины и устранение
Авария A.860 на сервоусилителе Yaskawa означает, что энкодер серводвигателя сообщил о недопустимо высокой внутренней температуре. Привод отключает силовую часть и не даёт запустить ось, пока датчик не остынет. Чаще всего причина лежит не в самом энкодере, а в условиях работы двигателя: перегрузке, плохом охлаждении или высокой температуре в зоне установки. В этом руководстве описано, как устроен контроль температуры, чем A.860 отличается от похожих сигналов, в каком порядке проверять двигатель, кабель и усилитель и в каких случаях узел действительно требует замены.
- Что означает A.860 и как привод контролирует температуру
- Чем A.860 отличается от похожих сигналов
- Основные причины перегрева энкодера
- Порядок диагностики
- Устранение и замена узлов
- Профилактика
- Заключение
Что означает A.860 и как привод контролирует температуру
Энкодер — датчик положения вала, встроенный в серводвигатель. В двигателях Yaskawa серий Sigma-5 и Sigma-7 он находится на валу со стороны, противоположной нагрузке, рядом с обмотками и подшипником. Поэтому он нагревается и от окружающего воздуха, и от тепла самого двигателя. Подробнее о типах датчиков — в материале об энкодерах и их разновидностях.
Электроника энкодера имеет внутренний контроль температуры. Если значение выходит за допустимый предел, датчик передаёт усилителю признак перегрева по последовательной линии связи. Усилитель (SERVOPACK) выводит код A.860, отключает питание двигателя (Servo OFF) и блокирует запуск. Общий принцип работы усилителя описан в статье что такое сервоусилитель.
Точный порог срабатывания и условия сброса зависят от серии привода и модели энкодера. Эти данные приведены в руководстве на конкретный усилитель (раздел с перечнем аварий), поэтому сверяйтесь с ним. Здесь и далее общие нормы даны как ориентир.
Чем A.860 отличается от похожих сигналов
На практике аварии A.860 часто путают с другими сообщениями, связанными с температурой, нагрузкой и датчиком. От правильной классификации зависит, куда идти с мультиметром и куда смотреть в первую очередь.
| Код | Что означает | Что смотреть в первую очередь |
|---|---|---|
| A.860 | Перегрев энкодера: внутренняя температура датчика выше допустимой | Температура в зоне двигателя, нагрузка на ось, охлаждение двигателя |
| A.861 | Перегрев двигателя (по температуре обмоток), если поддерживается серией | Нагрузка, условия охлаждения, подбор двигателя под цикл |
| A.710 / A.720 | Перегрузка (мгновенная или длительная) | Механика оси, режим резания, настройка усилений. См. разбор A.710 и A.720 |
| A.100 | Перегрузка по току силовой части | Силовой кабель, обмотки, модуль усилителя. См. разбор A.100 |
| A.830 | Низкое напряжение батареи абсолютного энкодера | Батарея и её цепь. См. разбор A.830 |
Обозначения и набор кодов различаются между сериями, а в части моделей некоторые коды отсутствуют. Если в вашей документации сообщение сформулировано иначе, ориентируйтесь на номер кода и описание из руководства именно к вашему усилителю.
Основные причины перегрева энкодера
Перегрев датчика почти всегда вторичен: он говорит о том, что двигатель работает вне расчётного теплового режима. Кроме этого, возможны неисправности самого датчика и цепи связи. Типичные причины сведены в таблицу.
| Группа причин | Как проявляется | Что проверить |
|---|---|---|
| Высокая температура окружающей среды | Авария появляется в жаркие часы или после длительной работы, после остывания пропадает | Температуру у двигателя (для серводвигателей обычно ориентир до +40 °C, уточняйте по документации), близость источников тепла, вентиляцию шкафа и кожуха |
| Длительная перегрузка двигателя | Корпус двигателя горячий, нагрузка по монитору близка к 100% и выше | Механику оси, затяжку направляющих, состояние ШВП и подшипников, режимы обработки |
| Загрязнение и нарушение охлаждения | Двигатель покрыт маслом, стружкой, пылью; обдув закрыт | Поверхность корпуса, вентилятор (если он предусмотрен), посадочный фланец |
| Неверный подбор двигателя | Авария на новых режимах или после модернизации | Моментную нагрузку и эффективный (среднеквадратичный) момент цикла по паспорту двигателя |
| Неисправность энкодера | Авария при холодном двигателе, нестабильные показания | Внутреннюю электронику датчика, подшипник вала, наличие других кодов (A.8xx) |
| Повреждение кабеля энкодера | Сбой зависит от движения кабеля или вибрации | Целостность проводов, экранирование, разъёмы, перетирание в кабельканале. См. ошибки чтения энкодера |
Если температура двигателя в норме, а A.860 повторяется, подозрение смещается на сам датчик или цепь передачи данных. Если корпус двигателя горячий, начинать нужно с нагрузки и охлаждения. Общие причины нагрева привода разобраны в статье о перегреве серводвигателя.
Порядок диагностики
Работы на приводе ведут при обесточенном оборудовании. После отключения питания подождите, пока погаснет индикатор заряда (CHARGE) на усилителе: в силовой цепи остаётся опасное напряжение. Сначала рекомендуем действовать от простого к сложному.
- Зафиксируйте обстоятельства. Запишите, при каком режиме, через какое время работы и при какой температуре в цехе возникла авария. Сравните: появляется ли она на холодном станке.
- Дайте двигателю остыть. Отключите питание, подождите и повторите запуск. Если ось работает и авария возвращается через определённое время, это тепловая проблема, а не обрыв кабеля.
- Оцените нагрузку. Посмотрите монитор загрузки двигателя на панели или через ПО настройки усилителя (в Sigma-7 обычно есть параметр накопленной нагрузки, например Un009, уточняйте по руководству). Значения у предела говорят о перегрузке.
- Проверьте механику. Отсоедините двигатель от оси или проверьте ход вручную: заедания, затянутые направляющие, износ ШВП и подшипниковых опор дают рост момента и нагрев.
- Осмотрите двигатель. Корпус, фланец, обдув, наличие масла и стружки, температура на ощупь через защитную перчатку (после остановки и с соблюдением техники безопасности).
- Проверьте кабель энкодера. Осмотрите разъёмы, прозвоните линии питания и связи, проверьте экран и заземление. Подвижный кабель при нескольких годах работы часто ломается внутри оболочки без видимых повреждений.
- Поменяйте узел для сравнения. Если есть исправный кабель, проверьте с ним. При наличии идентичного двигателя можно временно поменять датчик или весь двигатель местами, чтобы определить, остаётся ли авария на оси или переходит вместе с двигателем.
- Проверьте усилитель. Если A.860 сопровождается другими кодами, нестабильным напряжением питания или ошибками связи, причиной может быть цепь приёма сигнала на плате усилителя.
Для общей схемы поиска неисправностей по осям удобно использовать материал о диагностике серво-системы ЧПУ. Если авария на новом двигателе возникает сразу и при холодном станке, рассмотрите несоответствие датчика типу усилителя или ошибки при подключении.
Устранение и замена узлов
Порядок действий зависит от того, что нашла диагностика.
- Температура и нагрузка. Улучшите вентиляцию, очистите двигатель, устраните заедание в механике, снизьте режимы резания. Если расчёт цикла показал, что двигатель маломощен, нужен подбор другого двигателя из каталога серводвигателей.
- Кабель. Замените повреждённый кабель целиком, не паяйте жилы по месту: нарушается экранирование и растёт вероятность помех.
- Датчик. Замену энкодера внутри двигателя выполняют только при правильной юстировке относительно ротора. Если нет оборудования, обратитесь на ремонт промышленного оборудования или подберите энкодер по маркировке двигателя.
- Усилитель и платы. Если двигатель, кабель и датчик исправны, а авария сохраняется, проверяют усилитель и платы управления.
Для роботизированных систем Yaskawa в каталоге представлены автономные усилители и платы управления из раздела запчастей для роботов. Совместимость с вашим контроллером всегда сверяйте по артикулу и шильдику.

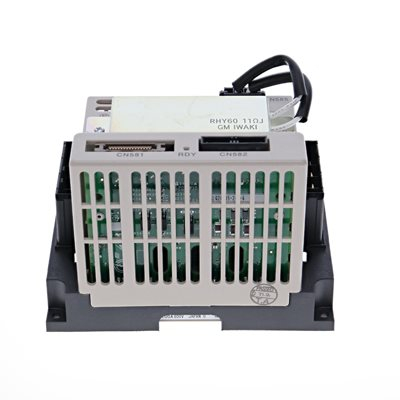

Автономный сервоусилитель Yaskawa для замены, если диагностика показала отказ цепи приёма сигнала энкодера или силовой части усилителя.
Если усилитель исправен, а ошибки связи с осями продолжаются, проверяют плату управления, на которую поступают сигналы по осям.

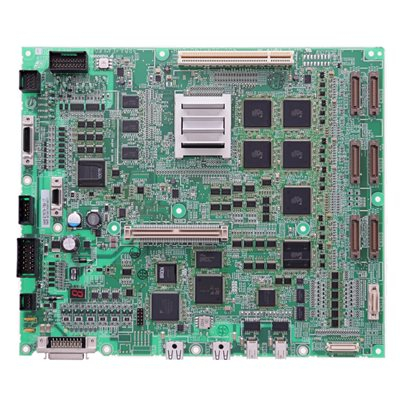

Плата управления Yaskawa для случаев, когда исключены двигатель, энкодер и кабель, а неисправность остаётся в электронике контроллера.
После устранения причины дайте оборудованию остыть, снимите питание на время, указанное в руководстве, и сбросьте аварию. Если код вернулся сразу, значит, причина не устранена или датчик остаётся неисправным. Повторные принудительные сбросы без выяснения причины только ускоряют износ узла.
Профилактика
Перегрев энкодера проще предупредить, чем искать причину во время простоя. Практические меры:
- регулярно очищайте двигатели от масла, пыли и стружки, следите за обдувом;
- контролируйте температуру в шкафу и в зоне установки двигателей, особенно летом;
- периодически смотрите на загрузку осей в мониторе привода: рост средней нагрузки раньше аварии указывает на износ механики;
- проверяйте состояние подвижных кабелей энкодера и фиксацию разъёмов при плановом ТО;
- при изменении режимов обработки или добавлении оснастки пересчитывайте нагрузку на двигатель;
- храните запасной кабель и, для критичных осей, двигатель или усилитель, чтобы сократить простой (см. как планировать закупку запчастей).
Для заказа комплектующих удобно ориентироваться на страницу производителя Yaskawa и каталог сервоусилителей.
FAQ: частые вопросы
Что означает ошибка Yaskawa A.860?
Энкодер серводвигателя сообщил усилителю о слишком высокой внутренней температуре. Усилитель отключает питание двигателя и блокирует запуск оси до остывания датчика.
Можно ли сбросить A.860 и продолжить работу?
Сначала дайте двигателю остыть и устраните причину нагрева. Если сбросить аварию без этого, она вернётся, а перегрев ускорит износ датчика и подшипников. Условия сброса уточняйте в руководстве на ваш усилитель.
Чем A.860 отличается от перегрузки A.710 и A.720?
A.860 связана с температурой самого энкодера, а A.710 и A.720 фиксируют перегрузку двигателя по моменту и времени. Часто причина общая: механика оси или завышенный режим обработки.
Нужно ли менять энкодер при A.860?
Не всегда. Сначала проверьте температуру среды, нагрузку, охлаждение и кабель. Замена датчика оправдана, если авария возникает на холодном двигателе или сохраняется после устранения тепловых причин.
Может ли A.860 появиться из-за кабеля энкодера?
Прямой причиной перегрева кабель не является, но повреждённая линия связи даёт ошибки передачи данных, которые похожи на неисправность датчика. Поэтому кабель и разъёмы проверяют вместе с двигателем.
Заключение
A.860 сигнализирует о перегреве энкодера, но искать причину стоит прежде всего в тепловом режиме двигателя: нагрузке, охлаждении, условиях установки и состоянии механики. Только после этого имеет смысл проверять кабель, сам датчик и усилитель. Чёткий порядок проверки и сравнение с кодами A.861, A.710 и A.830 помогают не менять исправные узлы.
Если самостоятельная диагностика не дала результата или нужно подобрать двигатель, усилитель или плату по артикулу, обратитесь к специалистам ООО «Эффективное производство»: мы поможем с идентификацией узла и поставкой комплектующих.
