Где скачать паспорт и даташит FANUC Series 0i-B?
FANUC Series 0i-B — серия систем ЧПУ японской компании FANUC для универсальных фрезерных, токарных и других станков. Это компактная стойка с блоком управления, дисплеем и клавиатурой MDI (Manual Data Input — ручной ввод данных), которая работает с серводвигателями и усилителями FANUC по последовательной шине FSSB.
Преимущества FANUC Series 0i-B
Серия строилась как массовая система среднего класса: один базовый блок покрывает станки разной компоновки, а технологическая специализация задаётся исполнением. Для фрезерной обработки это 0i-MB, для токарной — 0i-TB; кроме них существуют упрощённые линейки Mate. Управление приводами идёт по последовательной связи, что сокращает число кабелей между стойкой и усилителями. Логика станка реализуется встроенным PMC (Programmable Machine Controller — программируемый контроллер станка), поэтому система легко подстраивается под конкретную машину. Платы и клавиатуры серии давно в обращении, а значит, их можно подобрать при ремонте или модернизации — например, из раздела печатных плат.
Технические характеристики FANUC Series 0i-B
| Параметр | Значение |
|---|---|
| Тип изделия | Система ЧПУ (устройство числового программного управления) |
| Производитель | FANUC |
| Исполнения | 0i-MB (обработка фрезерной группы), 0i-TB (токарная группа); также линейки 0i Mate |
| Связь с приводами | Последовательный интерфейс FSSB; приводы серий αi и βi |
| Логика станка | Встроенный PMC (ladder-программа) |
| Ввод-вывод программ | Карта памяти, последовательный порт; набор интерфейсов зависит от конфигурации |
| Число осей, шпинделей, объём памяти | Зависят от модели и опций — уточняйте по руководству конкретного станка |
Где купить оригинальные комплектующие FANUC Series 0i?
Компания «Эффективное производство» поставляет комплектующие систем ЧПУ FANUC: стойки, материнские платы, клавиатуры MDI, сервоусилители и кабели. На поставляемое оборудование действует гарантия 12 месяцев, по запросу предоставляется документация, а инженеры помогут сверить артикул по шильдику или по снятой плате. Ниже — ближайшая по назначению позиция из каталога: система ЧПУ следующего поколения серии 0i. Это не 0i-B, поэтому перед заказом артикул сверяют с вашим блоком.

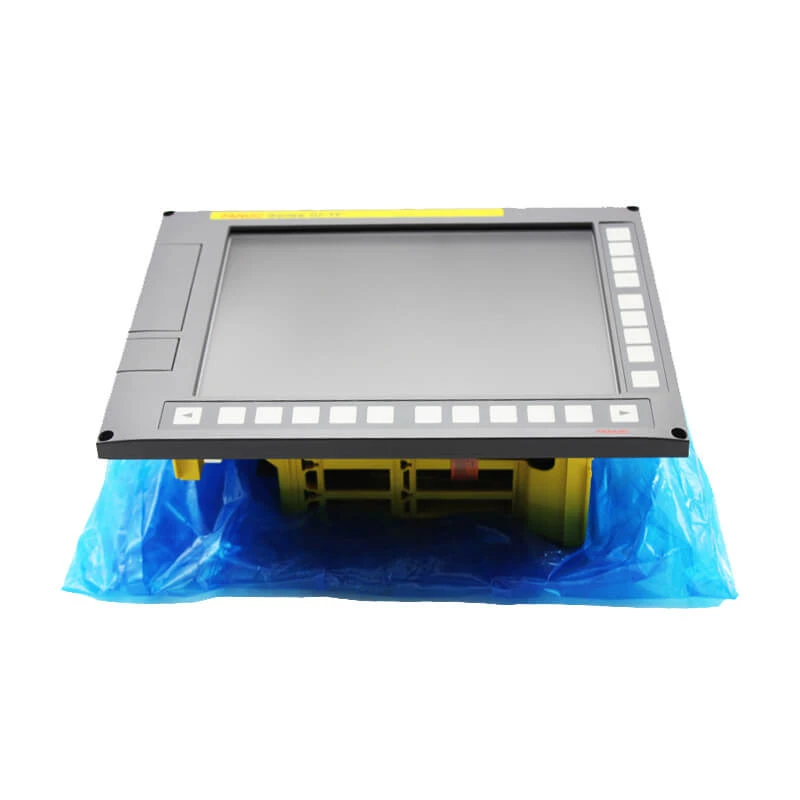

Стойка ЧПУ FANUC серии 0i для фрезерных станков — ближайший по классу вариант из каталога для сравнения и модернизации систем 0i-B.
Какое исполнение FANUC Series 0i-B выбрать
Исполнение определяется самим станком, а не выбирается произвольно: для токарного станка нужна 0i-TB, для фрезерного или обрабатывающего центра — 0i-MB. При замене модуля важно совпадение полного артикула платы (например, A02B-…), так как у одной серии бывают разные аппаратные ревизии и наборы опций. Если станок эксплуатируется давно, а отдельные платы снимаются с производства, имеет смысл рассмотреть переход на систему следующего поколения; перед этим сверяют приводы, двигатели и PMC-программу.
Частые вопросы
- Для чего нужна система FANUC Series 0i-B?
- Это система ЧПУ, которая управляет осями, шпинделем и логикой станка по заданной программе. Применяется на фрезерных и токарных станках в исполнениях 0i-MB и 0i-TB.
- Чем отличаются исполнения 0i-MB и 0i-TB?
- 0i-MB рассчитана на фрезерную и обрабатывающую группу, 0i-TB — на токарную. Различаются набор функций, программное обеспечение и циклы обработки.
- Где найти документацию на FANUC Series 0i-B?
- Основные документы — руководство оператора, руководство по подключению и описание параметров. Конкретные номера и комплектность уточняйте по документации к вашему станку или у нашего инженера.
- Можно ли заменить плату 0i-B на плату 0i-F?
- Напрямую — нет: разные поколения отличаются по аппаратной части и программе. Переход на 0i-F требует проверки приводов, двигателей и PMC-программы.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации FANUC Series 0i-B на сайте «Эффективное производство».
Скачать руководство — B 63833EN 03 SERIES 0I b connection manual (hardware) [b 63833EN 03] (PDF)
Скачать руководство — GFZ 63835EN 03 SERIES 0I b maintenance manual [gfz 63835EN 03] (PDF) Первоисточник: Fanuc
